混凝土配料機的結構組成及安裝使用常識(圖文)

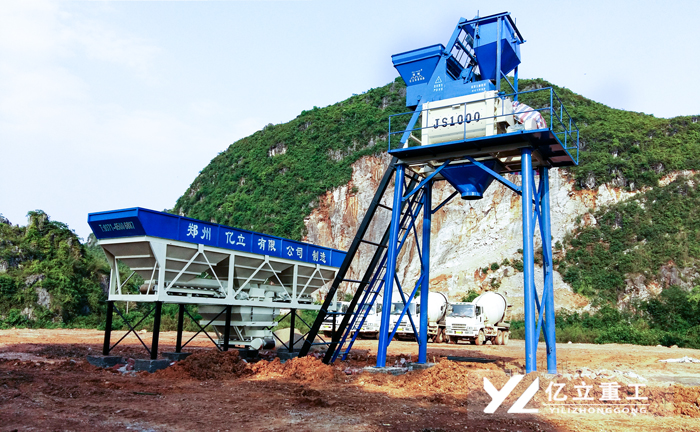

　混凝土配料機是混凝土攪拌站的自動配料設備，可根據用戶自定義的混凝土配合比要求，自動完成材料的配料程序。混凝土配料機的部件由儲料斗、稱重系統、加料系統和電控系統組成。結構形式一般為“品”字形結構和“一”字形結構。進料方式為帶式輸送機。該配料機具有結構形式多樣、組合形式靈活、稱重準確、操作簡單、全自動化的特點。 混凝土配料機的結構組成:
混凝土配料機由進料系統、稱重系統和電控系統組成。
1.進料系統：由儲料斗和進料裝置組成。進料系統用于在控制系統的控制下儲存物料并向稱重料斗進料。
2.稱重系統：稱重系統是配料機的重要組成部分，主要由稱重料斗、懸掛裝置、稱重系統傳感器、配料控制器等組成。
3.電控系統：電控系統配料機的核心部件，由配料控制器和高壓電路兩部分組成。該系統的功能是控制整個配料機的稱重、顯示和操作，完成各自動配料程序。 混凝土配料機安裝使用常識:
1.混凝土配料機應安裝在堅固的底座上。長時間固定時，應埋設地腳螺栓。短期使用時，應在機座上放一個木枕，并平放穩定。
2.混凝土配料機控制臺，應使操作人員能看到各部分的工作情況。電動配料機的控制臺應墊有橡膠板或干木板。
3.電機與電氣元件連接牢固，保護接零或接地電阻符合要求。
4.操作前，應進行料斗提升試驗，應觀察并確認離合器、制動器靈活可靠。
5.所有傳動機構、工作裝置和制動器緊固可靠，開式齒輪和皮帶輪有防護罩。
6.使用混凝土配料機后，應清潔干凈。操作人員清潔時要切斷電源或取下保險絲，鎖好開關箱，掛上“禁止合閘”標志，并有專人在外監護；清潔工作場所，切斷電源，鎖好開關箱。
